GTEM室

GTEM室全称为吉赫兹横电磁波传输室，是电磁兼容领域新近发展起来用于宽带测量评定被测设备电磁兼容性能的新技术。它继承了TEM小室的损耗小、场强均匀、场强准确可调等优点，吸取了等可测频率高的优点，同时又弥补了TEM cell对频率上限的限制及内部容积与可使用频率上限成反比等不足之处，GTEM小室的频率范围可从直流至数GHz 以上，其内部容积与整体比值大，对被测物体大小的限制与频率无关，使用时对外界环境无特殊要求。因此，GTEM小室应用于宽频率范围的辐射发射和辐射抗扰度测试。

GTEM室组成的EMC测试系统较之在电波暗室、开阔场地中采用天线辐射，接收等测试方法可节省大量资金，免去对外界测试环境条件的要求，所需配置的仪器设备功率更低，并可数倍地提高测量速度，极易实现自动化测量。

尤其对待小型待测物的EMC测试，GTEM室的测量方案是性能价格比佳的测试方案。

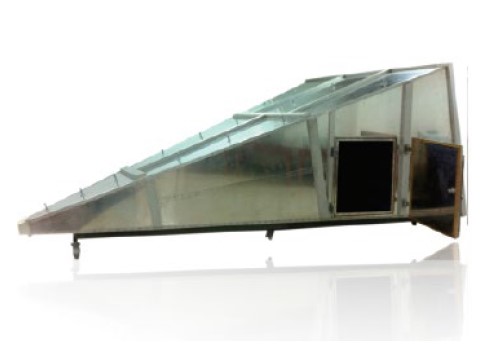

GTEM室结构设计

GTEM室是根据同轴及非对称矩形传输线原理设计而成的设备。为避免内部电磁波的反射和谐振，在外形上被设计成锥形，其输入端采用N型同轴接头，随后中心导体展平成为一块扇形板，称为芯板。在芯板和底板之间形成矩形均匀场区。

GTEM室的结构内部呈现出一个类似于长方体的形状。顶部和底部各有一个开口，可以让测试设备通过，并连接到测试设备的电缆上。同时，GTEM小室的侧壁也被打孔，以便安装测试设备和探头。

GTEM室测试

EUT包括汽车电子产品、IC等电子产品。开展抗扰度测试和。测试依据标准如下：

（1）YD/T 1690.2-2007 《中华人民共和国通信行业标准》–电信设备内部电磁发射诊断技术要求和测量方法(150KHz~1GHz)  第2部分:辐射发射测量TEM小室和宽带TEM小室方法

（2）IEC 61967-2《集成电路-电磁骚扰的测试方法(150KHz~1GHz)第2部分：辐射骚扰测量——TEM小室和宽带TEM小室法》

（3）IEC62132-2《集成电路-电磁抗扰度的测试方法第2部分：辐射抗扰度测量——TEM小室和宽带TEM小室法》

（4）GB/T 17626.20-2014 《电磁兼容、试验和测量技术》横电磁波(TEM)波导中的发射和抗扰度试验

（5）GJB151B-2013 《设备和分系统电磁发射和敏感度要求与测量》-RS105瞬态电磁场辐射敏感度

（6）ISO 11452-3/SAE J1113-24 《道路车辆用窄带发射的电磁能量进行电子干扰部件试验方法》-TEM小室法

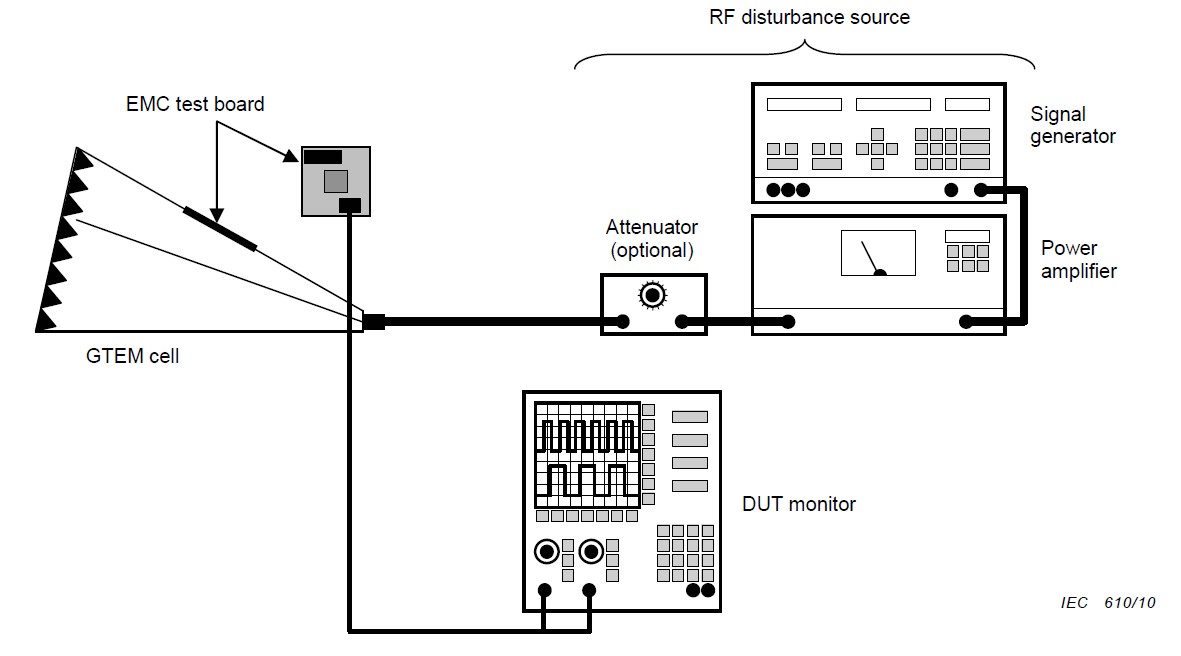

辐射发射及辐射抗扰度与TEM小室测试配置一致。如下为GTEM室辐射抗扰度测试示意图。
